Логические и арифметические основы и принципы работы ЭВМ


Принципы работы ЭВМ


Любая форма человеческой деятельности, любой процесс функционирования технического объекта связаны с передачей и преобразованием информации. Информацией называются сведения о тех или иных явлениях природы, событиях в общественной жизни и процессах в технических устройствах. Информация, воплощенная и зафиксированная в материальной форме, называется сообщением. Сообщения могут быть непрерывными и дискретными (цифровыми). Непрерывное (аналоговое) сообщение представляется физической величиной (электрическим напряжением, током и т. д.), изменения которой во времени отображают протекание рассматриваемого процесса.

Для дискретного сообщения характерно наличие фиксированного набора элементов, из которых в определенные моменты времени формируются различные последовательности. ЭВМ или компьютеры являются преобразователями информации. В них исходные данные задачи преобразуются в результат ее решения. В соответствии с используемой формой представления информации машины делятся на 2 класса: непрерывного действия – аналоговые и дискретного действия – цифровые. Мы изучаем ЭВМ (цифровые).

Классическая структурная схема ЭВМ

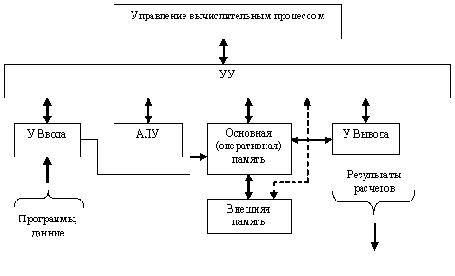

Рис. 1.3.  Классическая структурная схема ЭВМ

Арифметико-логическое устройство (АЛУ) – преобразует машинные слова

Память – основная или оперативная (внутренняя) память (ОП); внешняя память (ВП)

Ячейки памяти нумеруются, номер ячейки называется адресом.

В запоминающих устройствах (ЗУ), реализующих в ЭВМ функцию памяти, выполняются операции считывания хранимой информации для передачи в другие устройства и записи информации, поступающей из других устройств.

Алгоритмом решения задачи численным методом называют последовательность арифметических и логических операций, которые надо произвести над исходными данными и промежуточными результатами для получения решения задачи. Алгоритм можно задать указанием, какие следует произвести операции, в каком порядке и над какими словами. Описание алгоритма в форме, воспринимаемой ЭВМ, называется программой.

Программа состоит из отдельных команд. Каждая команда предписывает определенное действие и указывает, над какими словами (операндами) это действие производится. Программа представляет собой совокупность команд, записанных в определенной последовательности, обеспечивающей решение задачи на ЭВМ.

Пусть, например, нужно вычислить

F = (a – x)/(ax + c),

при заданных численных значениях а, с, х. Программу вычисления F можно представить следующей последовательностью команд:

  1. а – х;
  2. а*х;
  3. ах + с;
  4. (а – х)/(ax + c).

Для того чтобы устройство управления могло воспринимать команды, они должны быть закодированы в цифровой форме.

Автоматическое управление процессом решения задачи достигается на основе принципа программного управления, который составляет главную особенность ЭВМ.

Другим важнейшим принципом является принцип хранимой в памяти программы, согласно которому программа, закодированная в цифровом виде, хранится в памяти наравне с числами. В команде указываются не сами участвующие в операциях числа, а адреса ячеек ОП, в которых они находятся и адрес ячейки, куда помещается результат операции.

Использование двоичных схем, принципов программного управления и хранимой в памяти программы позволило достигнуть высокого быстродействия и сократить во много раз число команд в программах решения задач, содержащих вычисляемые циклы, по сравнению с числом операций, которые производит машина при выполнении этих программ.

Команды выполняются в порядке, соответствующем их расположению в последовательных ячейках памяти, кроме команд безусловного и условного перехода, изменяющих этот порядок соответственно безусловно или только при выполнении некоторого условия, обычно задаваемого в виде равенства нулю, положительного или отрицательного результата предыдущей команды или отношения типа <, =, > для указываемых командой чисел. Благодаря наличию команд условного перехода ЭВМ может автоматически изменять ход выполняемого процесса, решать сложные логические задачи.

При помощи устройства ввода программа и исходные данные считываются и переносятся в ОП.

<
